ШОТ

Назначение и область применения

После восстановления соединения с основным источником питания ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей.

Шкафы могут применяться на предприятиях, использующих непрерывный технологический цикл: электроэнергетика, металлургия и машиностроение, телекоммуникационные системы, нефтехимическая отрасль целлюлозно-бумажная промышленность.

Шкаф ШОТ обеспечивает выполнение следующих функций:
− прием электрической энергии собственных нужд переменного тока от одного или двух независимых источников и преобразование ее в электрическую энергию постоянного тока;
− ввод электрической энергии постоянного тока от аккумуляторной батареи (АБ), автоматическую зарядку и подзарядку АБ от выпрямительных модулей;
− распределение электрической энергии постоянного тока между потребителями;
− непрерывный автоматический контроль значения напряжения на шинах;
− непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно "земли";
− возможность объединения шин разных секций с помощью секционного разъединителя;
− формирование шинки "мигающего света";
− формирование предупреждающих сигналов при срабатывании защит, исчезновении напряжения на шинах постоянного ток, исчезновении питания выпрямительных модулей и т.д.

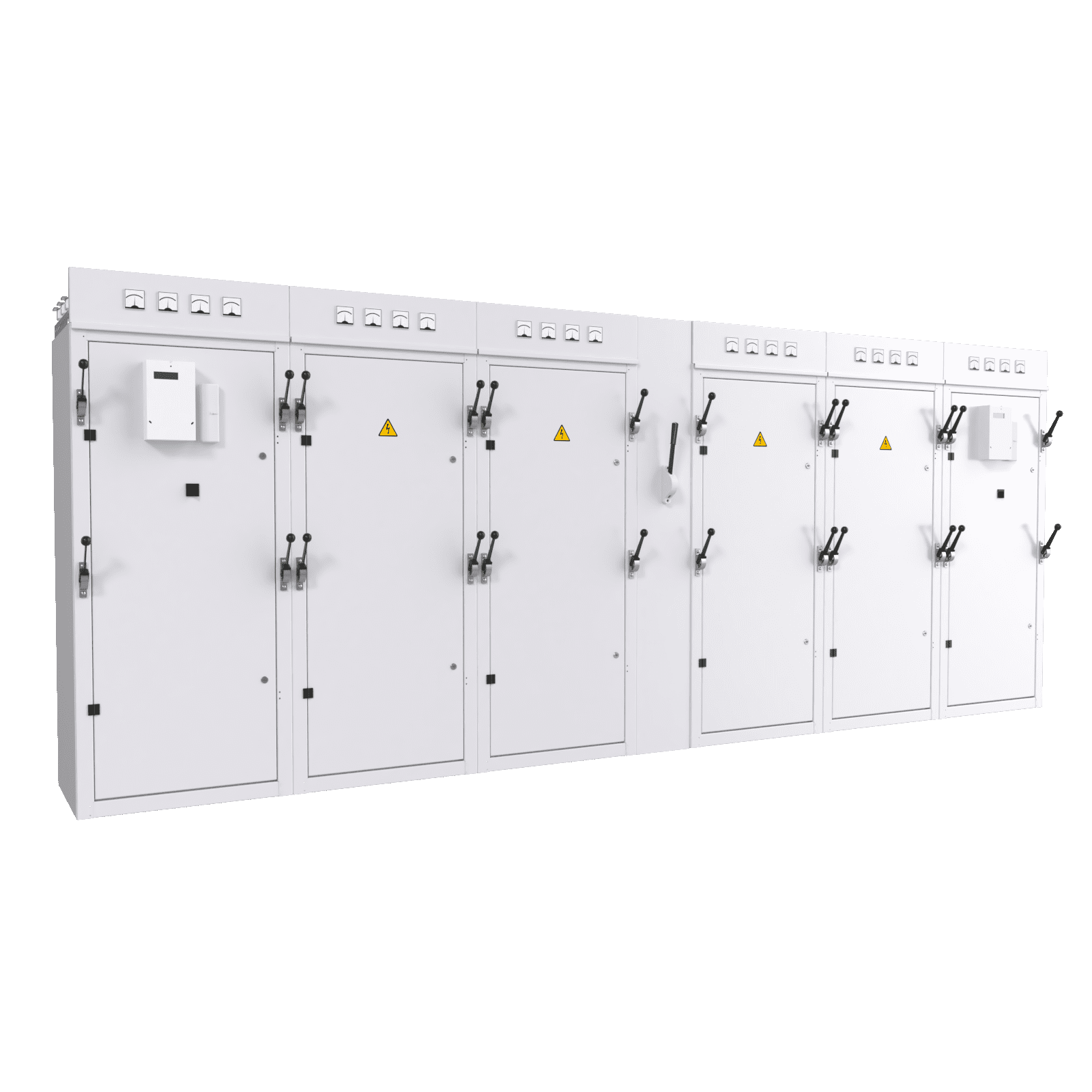

Конструкция

Конструктивно шкаф ШОТ состоит из следующих модулей:

1. Панель ввода и распределения.
Панель ввода и распределения ШОТ предназначена для передачи электроэнергии от питающего ввода к преобразователям и далее от преобразователей к шине гарантированного питания. Возможно два типа исполнения ввода и распределения:
− с автоматическим вводом резерва (АВР),
− без АВР.

2. Модуль преобразователя.
Модуль преобразователя ШОТ представляет собой выпрямительно-зарядное устройство постоянного тока и предназначено для преобразования питающего напряжения переменного тока в напряжение постоянного тока и подзарядку аккумуляторных батарей.
При пропадании питающего напряжения, питание потребителей производится от АКБ.

3. Панель аккумуляторных батарей.
В панели аккумуляторных батарей ШОТ стандартно устанавливаются необслуживаемые герметизированные аккумуляторные батареи, сроком службы не менее 10 лет.
В соответствии с опросным листом или техническим заданием на изготовление в шкаф ШОТ могут быть установлены:
− Блок АВР на вводе,
− Защита от импульсных перенапряжений на вводе,
− Защита аккумуляторной батареи от глубокого разряда,
− Контроль сопротивления изоляции шин постоянного тока,
− Устройство мигающего света,
− Система поиска замыкания на "землю" (ручная или автоматическая),
− Устройство питания блокировки разъединителей,
− Освещение шкафа,
− Вентиляция шкафа,
− Обогрев шкафа.

Условия эксплуатации

Высота над уровнем моря – не более 1000 м при отсутствии вибраций и ударов.
Температура окружающего воздуха - от -5 до +45 С (спец. исполнение с утеплением и обогревом до -40С без выпадения конденсата).
Относительная влажность воздуха - не более 98% при температуре +20С.
Окружающая среда - не содержащая токопроводящую пыль, агрессивные газы и пары в концентрации, разрушающие металлы и изоляцию.
Климатическое исполнение - УХЛ4 по ГОСТ 15150.
Использование - в сетях однофазного, так и трехфазного переменного тока напряжением 220/380В соответственно, частотой 50Гц с глухозаземленной нейтралью.
Режим работы изделия – длительный.
Срок службы аккумуляторных батарей - В соответствии с эксплуатационной документацией предприятия изготовителя.

Преимущества

Лучшая цена на рынке.
Сборно-клепаный корпус собственной разработки: каркас из оцинкованной стали, внешние панели окрашиваются полимерно-порошковой краской.
Комплектуются аппаратурой всех аккредитованных на рынке РФ производителей.
Удобное управление – шкафы комплектуются сенсорной панелью, при помощи которой происходит управление всей системой.
Применение необслуживаемых аккумуляторных батарей с долгим сроком службы.
Наличие защиты от глубокого разряда батареи.
Наличие системы обогрева для исключения появления конденсата.
Работа всех систем шкафа, как от внешней сети, так и от аккумуляторных батарей.
