РП и РТП

Назначение и область применения

Распределительный пункт принимает электроэнергию трехфазного переменного тока частотой 50 Гц и распределяет ее между потребителями. Распределительная трансформаторная подстанция дополнительно преобразует напряжение: в ней устанавливаются силовые трансформаторы.

Применяются для электроснабжения промышленных, сельскохозяйственных и коммунальных объектов.

Комплектация

Распределительные устройства могут комплектоваться оборудованием нашего производства: КРУ 35 кВ, КРУ и камерами КСО на напряжение 6 и 10 кВ.

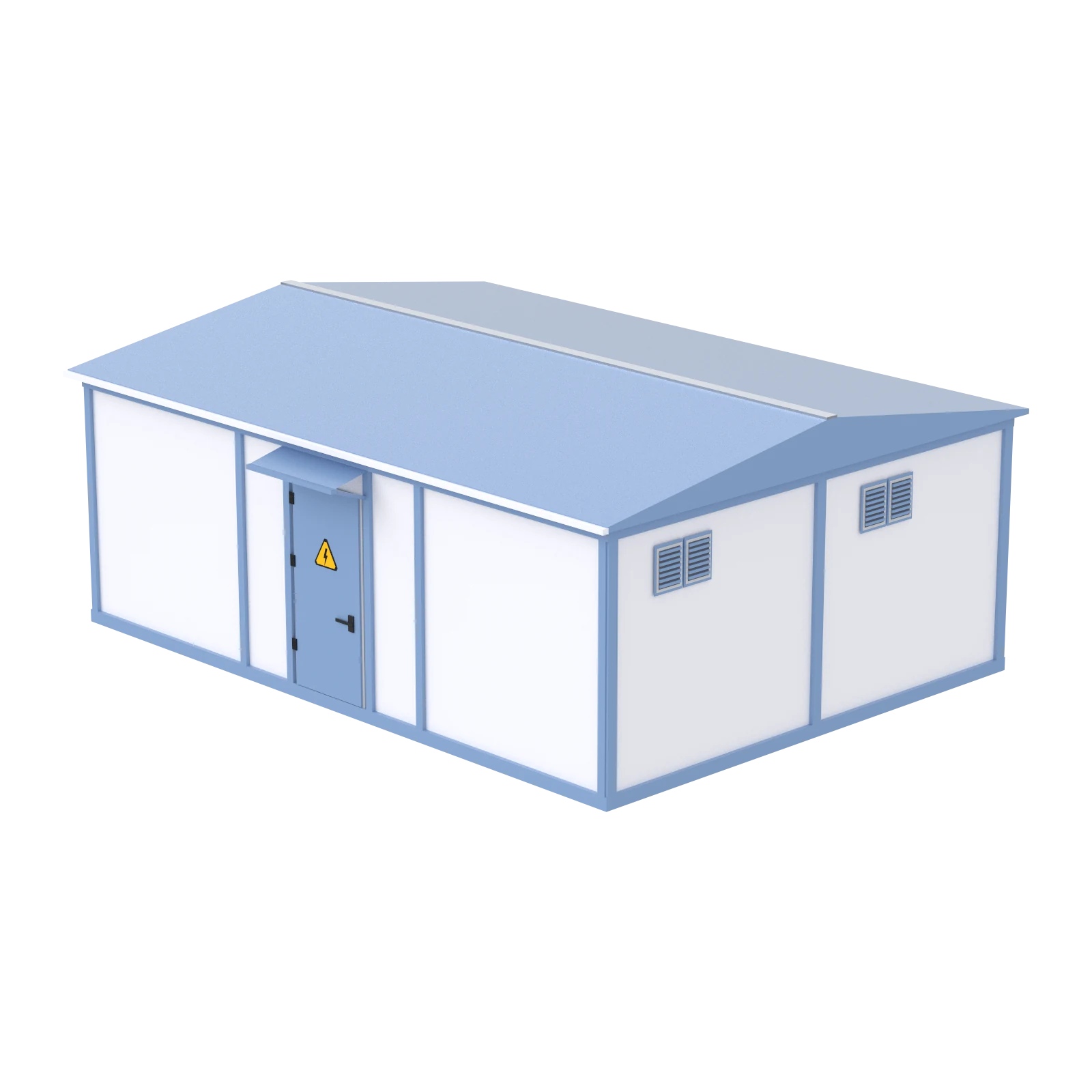

Исполнение 10(6) кВ в модулях «Сэндвич»

Конструктивно состоит из двух отдельных блоков, по блоку на секцию. Распределительное устройство реализовано на камерах КСО-393 с вакуумными выключателями или автогазовыми выключателями нагрузки.

Оболочка блоков представляет собой каркасную сварную конструкцию, обшитую панелями типа «Сэндвич» толщиной до 80 мм с утеплителем из базальтового волокна. Каркасные конструкции покрыты составом, повышающим огнестойкость до II степени.

В первом блоке установлен ящик собственных нужд для внутреннего освещения блоков и камер КСО, внешнего освещения подстанции и управления обогревом. Блоки комплектуются электроконвекторами мощностью 1 кВт для антиконденсатного обогрева, по желанию заказчика может быть установлена принудительная вентиляция.

Устройство устанавливается на кирпичный или бетонный фундамент, блоки соединяются между собой болтами.

Документы

Декларация о соответствии № РОСС RU Д-RU.РА01.В.01092/26 на комплектные трансформаторные подстанции мощностью 25–6300 кВА напряжением до 35 кВ, в том числе серий РП и РТП, действует по 21.01.2031.
