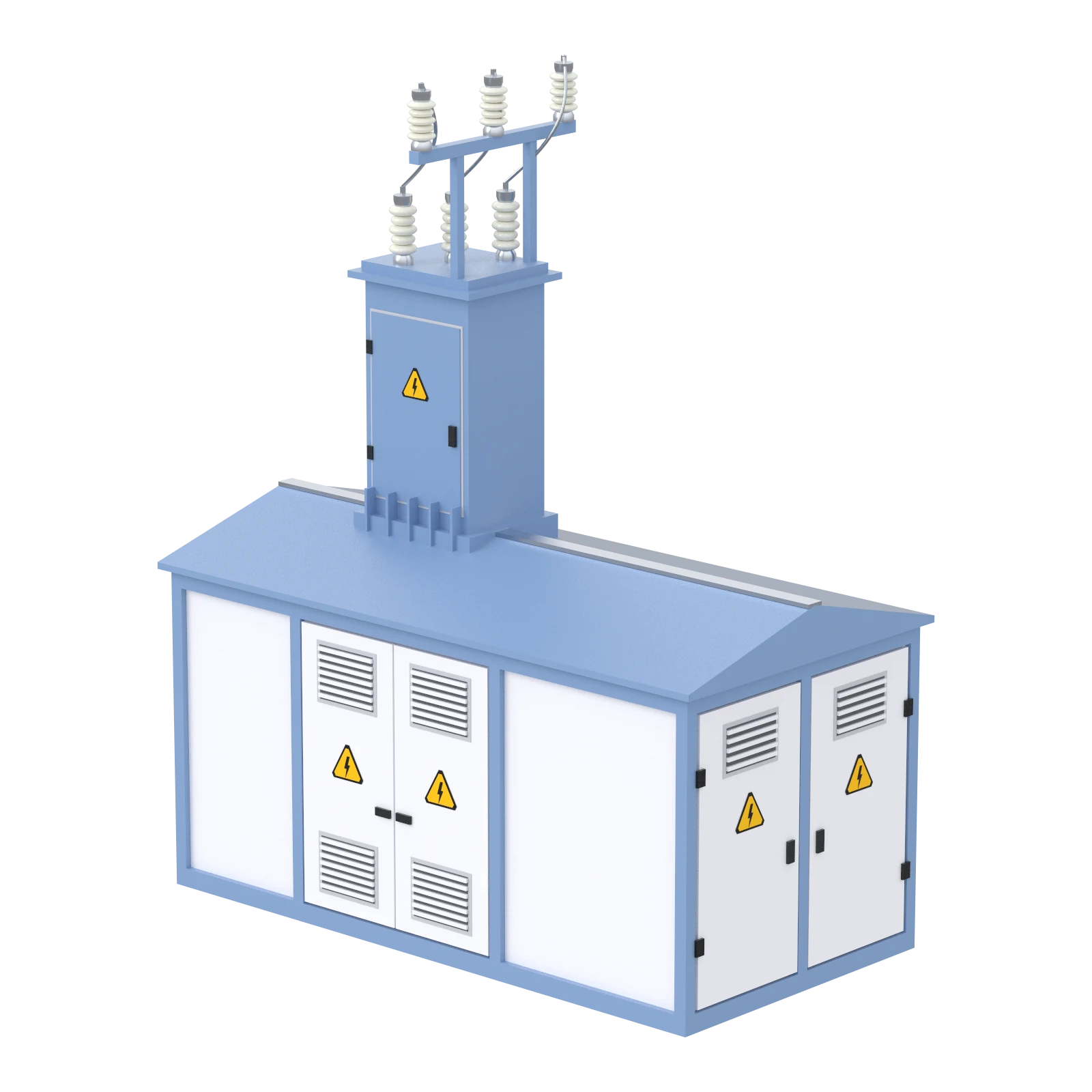

КТПГС

Назначение и область применения

Подстанции КТПГС наружной установки предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения ее потребителям. Выпускаются проходного или тупикового типа.

Конструкция

Конструктивно КТПГС состоит из трех отсеков:
− отсек устройства со стороны высшего напряжения (УВН),
− отсек силового трансформатора,
− отсек распределительного устройства со стороны низшего напряжения (РУНН).

Устройство со стороны высшего напряжения реализовано на камерах КСО-393 с выключателями нагрузки ВНА. Камеры имеют механическую блокировку, препятствующую открытию двери камеры при включенном выключателе нагрузки.

В отсеке силового трансформатора могут быть установлены масляные трансформаторы мощностью до 630 кВА. На дверях трансформаторных отсеков имеются жалюзи для естественной вентиляции.

Распределительное устройство со стороны низшего напряжения состоит из панелей серии ЩО-70, тип и количество которых определяются при заказе. Ввод отходящих кабелей предусмотрен снизу через кабельный приямок.

Оболочка КТПГС представляет собой цельнометаллическую сварную конструкцию с местами для присоединения внешних заземляющих проводников. В отсеке РУНН установлен ящик собственных нужд для внутреннего освещения отсеков и камер КСО и внешнего освещения подстанции.

Размещение и монтаж

Подстанция поставляется в полной заводской готовности и устанавливается на кирпичный или бетонный фундамент, изготовленный с учетом габаритных размеров. Подключение силового трансформатора по сторонам высшего и низшего напряжений выполняется кабельными перемычками или шинами. Средства защиты, огнетушители, переносные светильники и электролампочки в комплект поставки не входят и поставляются по требованию заказчика.

Документы

Декларация о соответствии № РОСС RU Д-RU.РА01.В.01092/26 на комплектные трансформаторные подстанции, в том числе серии КТПГС, действует по 21.01.2031.

Двухтрансформаторное исполнение

Подстанция с двумя трансформаторами представлена на странице 2КТПГС.

Наименование параметра	Значение
Мощность силового трансформатора, кВА	250; 400; 630
Количество силовых трансформаторов, шт	1
Номинальное напряжение на стороне ВН, кВ	6; 10
Номинальное напряжение на стороне НН, кВ	0,4
Номинальная частота, Гц	50
Номинальный ток предохранителей УВН, А
− при 6 кВ для мощностей 250; 400; 630 кВА	50; 80; 100
− при 10 кВ для мощностей 250; 400; 630 кВА	31,5; 50; 80
Номинальный ток вводных панелей РУНН, А
− для мощностей 250; 400; 630 кВА	400; 630; 1000
Номинальный ток линейных панелей РУНН, А	согласно заявке
Ввод на стороне ВН	кабельный или воздушный
