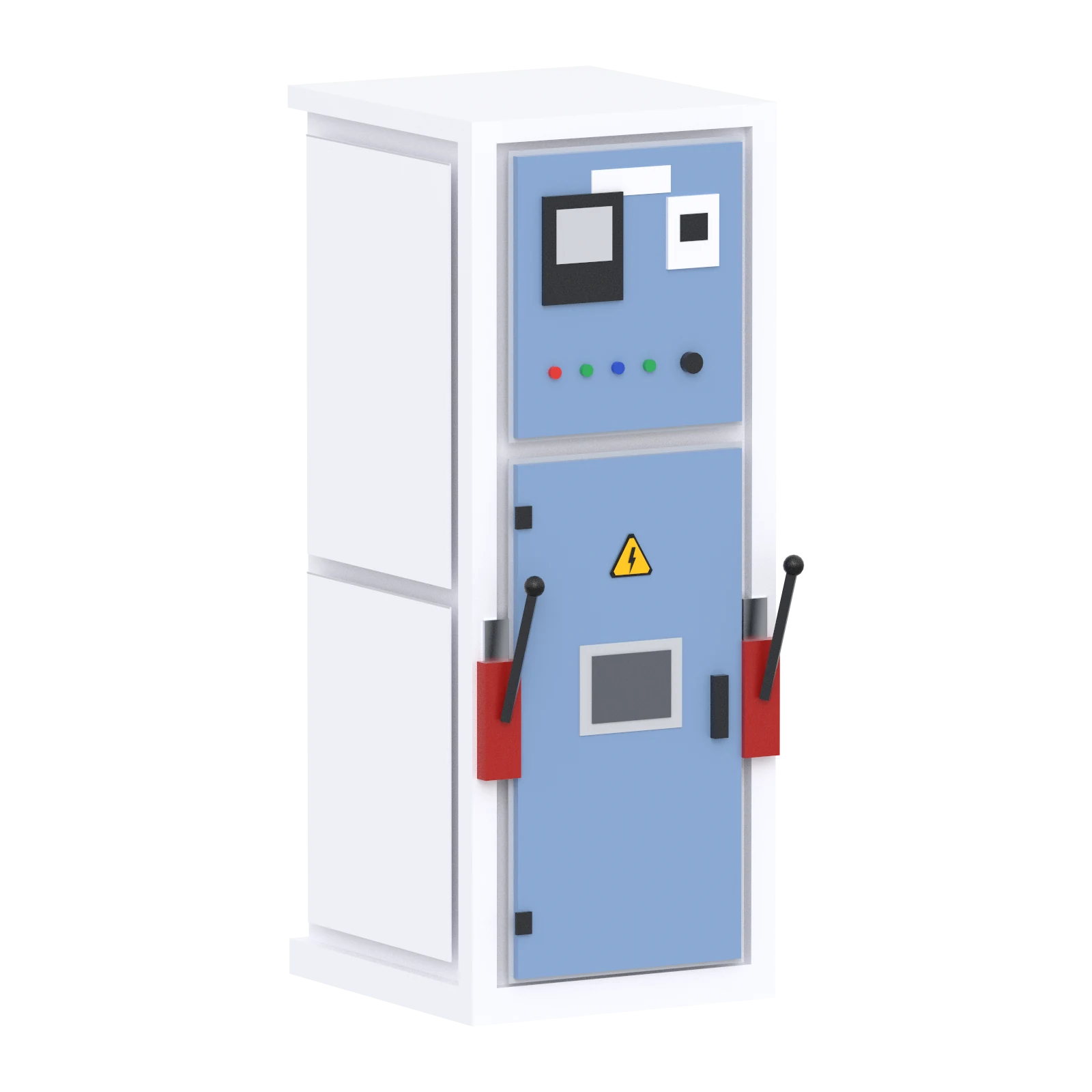

КСО-315

Назначение и область применения

Камеры КСО-315 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций и распределительных пунктов сетевых компаний, промышленных предприятий и объектов инфраструктуры.

Малая ширина и глубина камер позволяют размещать распределительное устройство в ограниченном пространстве.

Конструкция

Распределительное устройство собирается из состыкованных цельнометаллических камер. В каждой камере основные цепи выполнены по одной из типовых однолинейных схем, смонтированы аппараты, приборы измерения, релейной защиты, автоматики, сигнализации и управления.

Комплектация

Камеры комплектуются вакуумными выключателями, выключателями нагрузки с ручным приводом, разъединителями, заземлителями, предохранителями ПКТ, ограничителями перенапряжений и индикаторами напряжения.

Блокировки

Механические блокировки защищают от ошибочных действий персонала: заземлитель нельзя включить при включенных главных ножах выключателя нагрузки, а главные ножи нельзя включить при включенном заземлителе.

Условия эксплуатации

Климатическое исполнение У и УХЛ категорий размещения 3 и 4 по ГОСТ 15150, высота над уровнем моря не более 1000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

Изготовление под заказ

Камеры изготавливаются по техническому заданию и опросному листу заказчика.

Наличие разрешительных документов на эту серию уточняйте при заказе.
