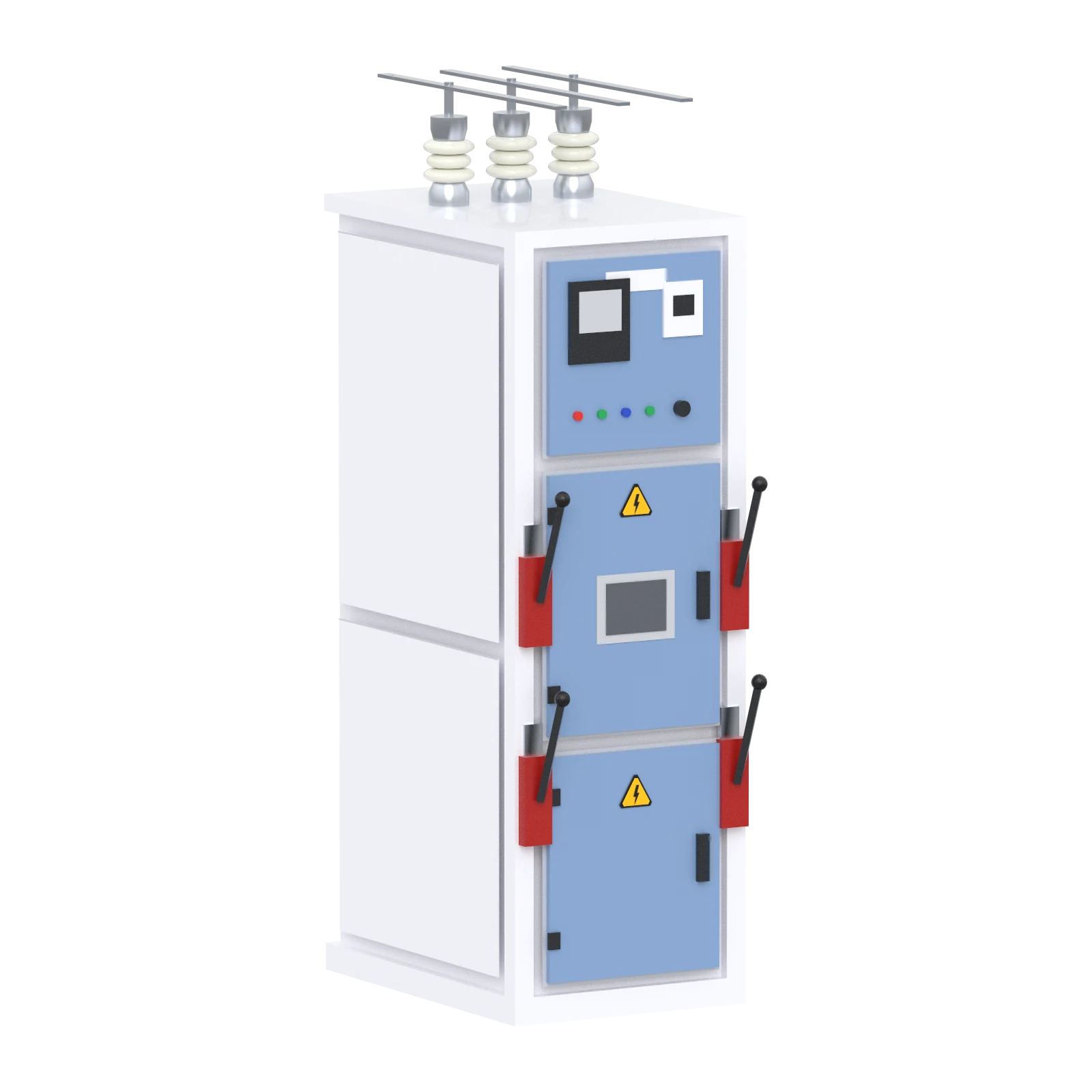

КСО-298М

Назначение и область применения

Камеры сборные одностороннего обслуживания КСО-298М предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры применяются вместо серий КСО-272 и КСО-285: они имеют меньшие габариты, поэтому подходят для модернизации и расширения существующих распределительных устройств на тех же площадях.

Камеры изготавливаются по техническому заданию и опросному листу заказчика.

Отличия от КСО-298

Схема главных цепей КСО-298М аналогична КСО-298. Релейная защита выполняется на микропроцессорных устройствах, в камерах применяются трансформаторы тока типа ТОЛ-10 или ТЛК-10.

Конструкция

Камера состоит из высоковольтного, кабельного и низковольтного отсеков. Высота кабельного отсека обеспечивает удобство работ с кабельными присоединениями.

Исполнение камеры зависит от устанавливаемой аппаратуры: вакуумных выключателей, выключателей нагрузки с силовыми предохранителями, вакуумных контакторов, трансформаторов напряжения, силовых трансформаторов собственных нужд, разъединителей, кабельных сборок.

Блокировки

В камерах предусмотрены блокировки, исключающие включение выключателя при промежуточном положении разъединителя и операции с разъединителями при включенном выключателе, а также включение заземляющих ножей при включенных главных ножах и включение главных ножей при включенных заземляющих.

Условия эксплуатации

Климатическое исполнение У категорий размещения 2 и 3 по ГОСТ 15150. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

Документы

Декларация о соответствии № РОСС RU Д-RU.РА01.В.01086/26 на камеры сборные одностороннего обслуживания, в том числе серии КСО-298М, действует по 21.01.2031.

Наименование параметра	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальная частота, Гц	50
Номинальный ток главных цепей, А	630; 1000
Номинальный ток сборных шин, А	630; 1000
Номинальный ток отключения выключателя, кА	20
Предельный сквозной ток камер с выключателем (амплитудное значение), кА	51
Ток термической стойкости (3 с) камер с выключателем, кА	20
Номинальное напряжение вспомогательных цепей, В
− оперативный ток	220
− цепи трансформаторов напряжения	100
− цепи освещения внутри камер	36
− цепи трансформаторов собственных нужд	380
Габаритные размеры, мм
− ширина	750
− глубина	1100
− высота со сборными шинами	2650
