КСО-203 на номинальное напряжение 10(6) кВ предназначены для комплектования распределительных устройств трехфазного переменного тока для систем с изолированной или заземленной через дугогасительный реактор нейтралью.
от 45 000 ₽

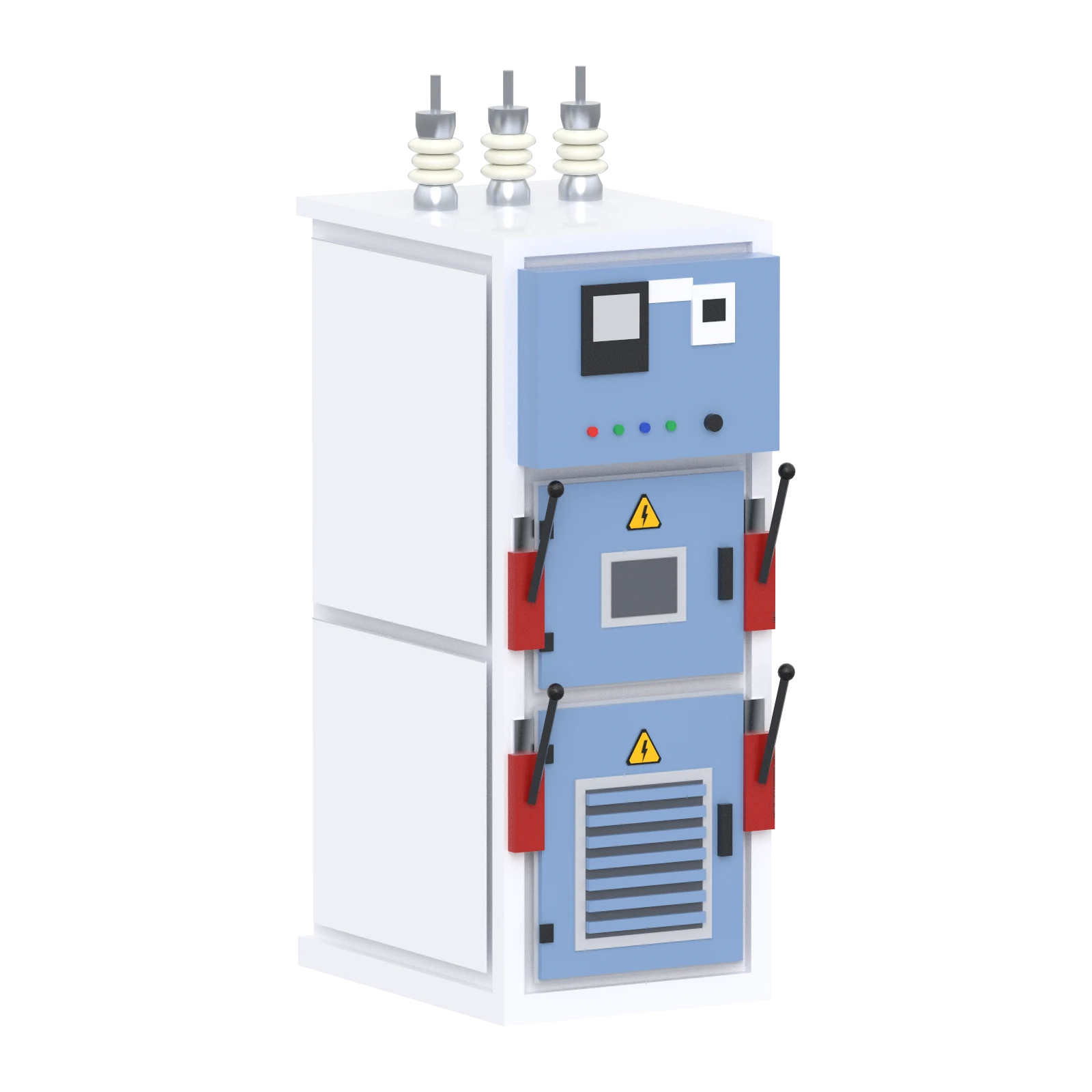

КСО-203
Проверьте вариант доставки в вашем регионе:
Ориентировочная доставка в течение 4–10 недельНазначение и область применения
Камеры сборные одностороннего обслуживания КСО-203 предназначены для работы в электрических установках трехфазного переменного тока напряжением 6 и 10 кВ. Из камер собираются распределительные устройства, служащие для приема и распределения электроэнергии.
В состав серии входят типоисполнения камер, отличающиеся конструкцией, назначением и применяемой аппаратурой.
Конструкция
Верхняя дверь камеры является панелью с аппаратурой вспомогательных цепей: реле защиты, управления, сигнализации, приборами учета и измерения. Между этой дверью и высоковольтным выключателем размещена панель, закрывающая доступ в зону высокого напряжения. Смотровые окна позволяют контролировать внутреннюю часть камеры.
В камерах с кабельными вводами предусмотрена концевая разделка одного или двух трехфазных кабелей. Межкамерные соединения вспомогательных цепей выполняются через короб с выходным клеммником.
Блокировки
В камерах выполнены блокировки, не допускающие операции с разъединителями при включенном выключателе, включение заземляющих ножей при включенных рабочих ножах, включение разъединителей при включенных заземляющих ножах и включение выключателя при промежуточном положении разъединителей.
Условия эксплуатации
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.
Изготовление под заказ
Камеры изготавливаются по техническому заданию и опросному листу заказчика. Габариты и параметры уточняются при заказе.
Наличие разрешительных документов на эту серию уточняйте при заказе.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей камер с вакуумным выключателем, А | 630; 1000 |
| Номинальный ток главных цепей камер с выключателем нагрузки, А | 400; 630 |
| Номинальный ток сборных шин, А | 630; 1000 |
| Номинальный ток отключения камер с вакуумным выключателем, кА | 12,5; 20 |
| Номинальный ток отключения камер с выключателем нагрузки, А | 630 |
| Ток термической стойкости, кА | 20 |
| Время протекания тока термической стойкости, с | |
| − камеры с вакуумным выключателем | 3 |
| − камеры с выключателем нагрузки | 1 |
| Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000 |
| Номинальное напряжение вспомогательных цепей, В | |
| − цепи защиты, управления и сигнализации | 110; 220 |
| − цепи трансформаторов напряжения | 100 |
| − цепи трансформаторов собственных нужд | 220; 380 |
| Габаритные размеры, мм | |
| − ширина | 800 (1000) |
| − глубина | 1100 |
| − высота | 2100 (2340) |
