БРП

Назначение и область применения

БРП служат для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 10 кВ.

Подстанции предназначены для электроснабжения жилищно-коммунальных, общественных, промышленных и сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков. Эксплуатируются без постоянного обслуживающего персонала.

Исполнения

БРП с камерами КСО-2 состоит из четырех железобетонных блоков с приямками, в блоках установлены камеры КСО-298.

БРП с камерами КСО-3 состоит из двух железобетонных блоков с приямками, в блоках установлены камеры КСО-393.

В обоих исполнениях в блоках смонтированы освещение и обогрев.

Конструкция

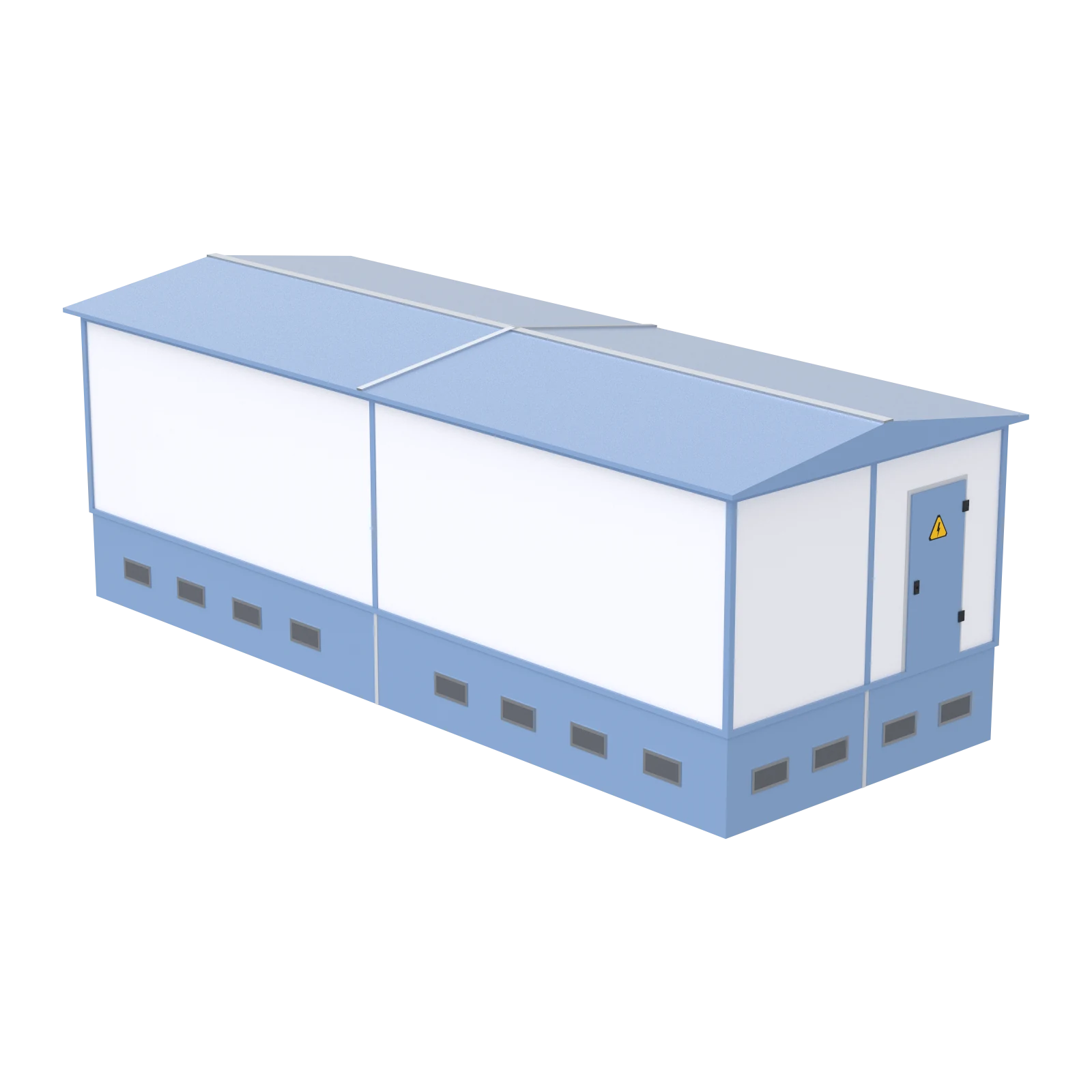

Подстанция представляет собой отдельно стоящее здание из высокопрочного железобетона с установленным внутри электрооборудованием. Здание состоит из надземной части — железобетонного блока с крышей — и подземно-цокольной части — объемного приямка.

Железобетонный блок представляет собой монолитный корпус из четырех стен с полом. В полу имеются проемы для доступа в приямок, подвода и монтажа кабелей.

Объемный приямок заглубляется в землю и устанавливается на подготовленную фундаментную площадку. Он предназначен для ввода кабельных линий, прокладки и подключения кабелей и секционных перемычек. Приямок покрывается гидроизоляционной краской в два слоя.

В конструкции блоков предусмотрено 5 строповочных цапф. При объединении блоки ставятся друг к другу, стыки крыши закрываются коньком из оцинкованной стали, места стыков — нащельниками из оцинкованной стали.

Наружная и внутренняя отделка, цвет и фактура поверхностей определяются заказчиком при согласовании архитектурного решения.

Условия эксплуатации

Подстанции предназначены для работы в следующих условиях:
− температура окружающего воздуха от минус 45 С до плюс 45 С,
− относительная влажность воздуха до 100%,
− высота над уровнем моря не более 1000 м,
− окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию,
− толщина льда при гололеде до 20 мм при скорости ветра 15 м/с, без гололеда скорость ветра до 36 м/с,
− сейсмичность района до 6 баллов включительно по шкале MSK-64.

Документы

Декларация о соответствии № РОСС RU Д-RU.РА01.В.01092/26 на комплектные трансформаторные подстанции, в том числе серии БРП, действует по 21.01.2031.

Исполнение с трансформаторами

Подстанция с силовыми трансформаторами представлена на странице БРТП.

Наименование параметра	Значение
Номинальное напряжение, кВ	до 10
Номинальная частота, Гц	50
Камеры на стороне ВН	КСО-298; КСО-393
Количество железобетонных блоков, шт	2; 4
Высота объемного приямка, мм	1200
Высота подвала по заказу, мм	до 1700–1800
Температура окружающего воздуха, °C	от минус 45 до плюс 45
Относительная влажность воздуха, %	до 100
Высота над уровнем моря, м	не более 1000
Сейсмичность по шкале MSK-64, баллов	до 6
