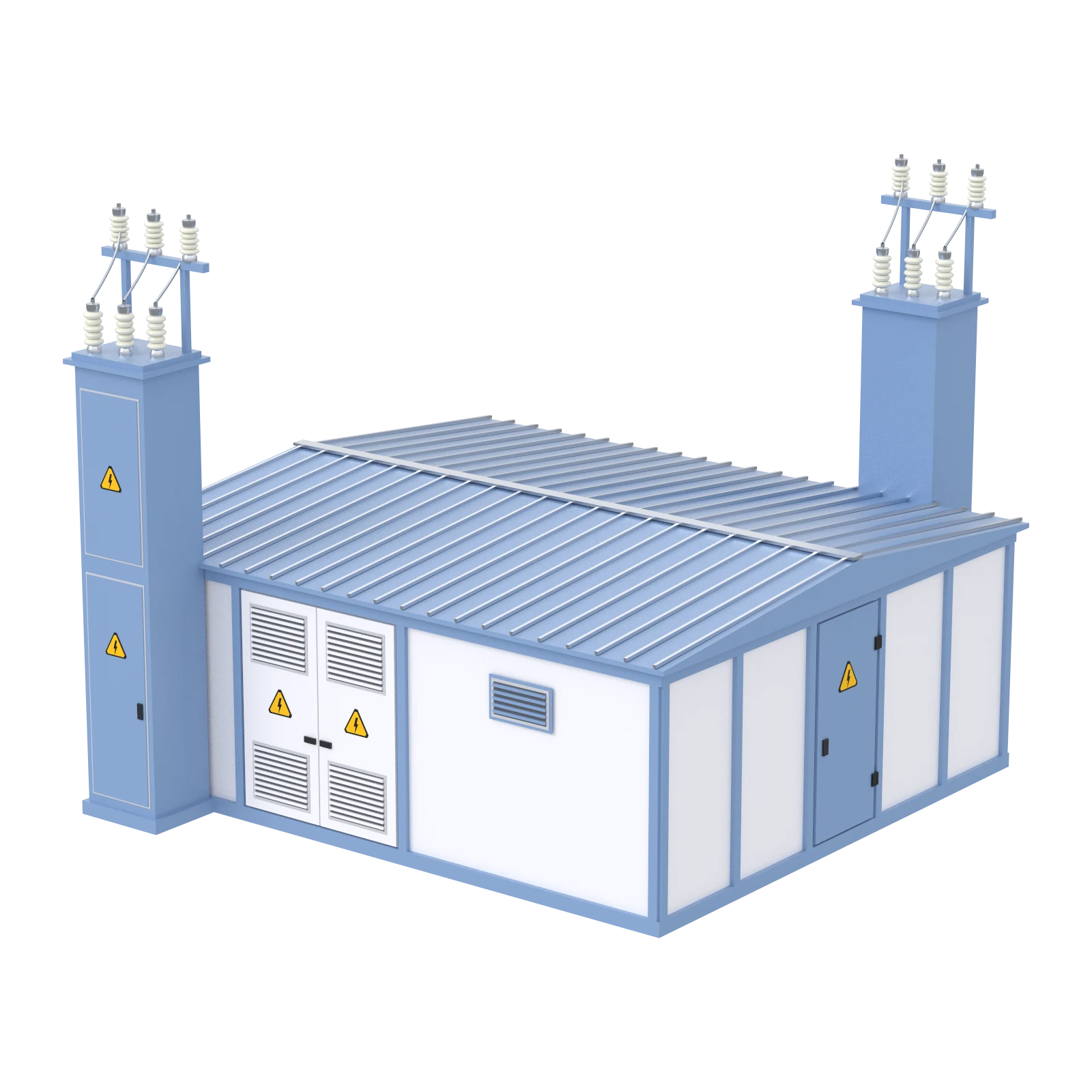

2КТПН (2КТПНУ)

Назначение и область применения

Двухтрансформаторные подстанции проходного или тупикового исполнения наружной установки предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 6(10) кВ, преобразования в напряжение 0,4 кВ и снабжения ею промышленных, сельскохозяйственных и коммунальных объектов.

Конструкция

Подстанция конструктивно состоит из трех отдельных самостоятельных транспортных блоков:
− блок устройства со стороны высокого напряжения (РУВН),
− блок силовых трансформаторов,
− блок распределительного устройства со стороны низкого напряжения (РУНН).

Оболочки блоков выполнены из панелей типа «Сэндвич» толщиной 50 мм с утеплителем из базальтового волокна.

Блоки РУВН и РУНН поставляются в полной заводской готовности. В блоке РУВН могут быть смонтированы камеры серии КСО-386, КСО-393 или КСО-366, в блоке РУНН — панели ЩО-70 в один или два ряда. Количество и типы камер и панелей определяются опросным листом.

Подстанция устанавливается на бетонный фундамент, трансформаторы устанавливаются на месте монтажа. Ошиновка трансформаторов гибкая, для подстанций свыше 1000 кВА со стороны 0,4 кВ — алюминиевой шиной.

Условия эксплуатации

Нормальное функционирование электроустановок данного вида возможно при обеспечении следующих условий:
− высота расположения – до 1 км над уровнем моря;
− рабочая температура – от -40 ⁰С до +40 ⁰С (допускается кратковременное снижение до -45 ⁰С);
− влажность – до 80 % (при +15 ⁰С);
− отсутствие токопроводящей пыли, едких паров и газов;
− недопустимы удары, вибрации и тряски установки;
− запрещается монтаж конструкции во взрывоопасных местах.

Однотрансформаторное исполнение

Подстанция с одним трансформатором представлена на странице КТПНУ.
